Szybkie połączenie węży ułatwia montaż i obsługę instalacji, ale wymaga zastosowania elementów należących do zgodnego systemu. Złącza kłowe i strażackie STORZ różnią się budową, rozmiarami oraz przeznaczeniem, dlatego nie mogą być dobierane wyłącznie na podstawie średnicy przewodu. Znaczenie mają również rozstaw kłów lub zaczepów, rodzaj przyłącza i uszczelnienie. Sprawdź, czym różnią się poszczególne systemy, jak prawidłowo zmierzyć złącze i dopasować je do zastosowania.
Spis treści:
- Złącza kłowe – rodzaje i rozmiary
- Złącza strażackie STORZ – rodzaje i rozmiary
- Złącza kłowe a STORZ – najważniejsze różnice
- Złącza Perrot a strażackie – różnice
- Jak zmierzyć złącze kłowe lub STORZ?
- Gdzie stosuje się złącza kłowe i STORZ?
Złącza kłowe – rodzaje i rozmiary
Złącza kłowe mają dwie części wyposażone w charakterystyczne kły. Elementy dociska się do siebie, a następnie obraca, aby zaryglować połączenie i docisnąć uszczelkę. Pozwala to szybko podłączać oraz odłączać przewody bez skręcania poszczególnych części instalacji.
Złącza kłowe – rodzaje i rozmiary obejmują kilka systemów, które mogą być przeznaczone do przesyłu wody albo sprężonego powietrza. Do instalacji wodnych wykorzystuje się między innymi mosiężne złącza GEKA, natomiast inne wykonania stosowane są w układach pneumatycznych. Podobny wygląd nie oznacza kompatybilności – znaczenie ma rozstaw i profil kłów.
Ze względu na sposób przyłączenia dostępne są:
- złącza z końcówką do węża,
- modele z gwintem wewnętrznym lub zewnętrznym,
- zaślepki zamykające nieużywane przyłącza,
- redukcje i adaptery.
Rozmiar końcówki do węża opisuje się najczęściej wartością DN, natomiast wymiary gwintów podawane są w calach. Wśród złączy GEKA można spotkać modele na węże DN 13, DN 19 i DN 25 oraz warianty z gwintami 1/2", 3/4" lub 1". Inne zakresy występują w złączach przemysłowych przeznaczonych do powietrza.

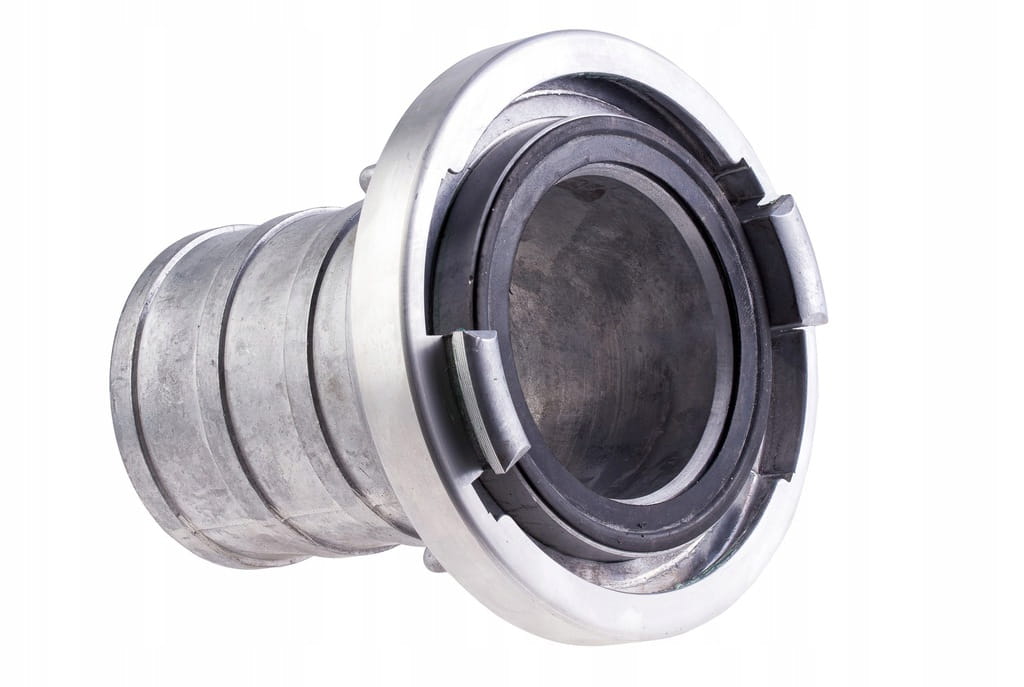

Złącza strażackie STORZ – rodzaje i rozmiary
STORZ wykorzystuje dwie symetryczne połówki, dlatego w tym systemie nie występuje klasyczny podział na część męską i żeńską. Zaczepy jednego elementu wprowadza się w wycięcia drugiego, po czym wykonuje obrót ryglujący. Takie rozwiązanie pozwala szybko zestawiać kolejne odcinki węży, a przy większych rozmiarach obsługę ułatwia specjalny klucz.
Analizując złącza strażackie – rodzaje i rozmiary, trzeba osobno sprawdzić wielkość części sprzęgającej i typ przyłącza. Złącza strażackie występują jako modele na wąż oraz warianty z gwintem wewnętrznym lub zewnętrznym. Uzupełnieniem systemu są redukcje, zaślepki, kosze ssawne i klucze.
Dostępne są między innymi elementy przeznaczone do średnic DN 25, DN 52, DN 75, DN 100 i DN 110. Wartość DN nie powinna być jedyną podstawą wyboru, ponieważ należy również sprawdzić rozstaw zaczepów i wymiar przyłącza. Oznaczenia 2", 3" lub 4" mogą odnosić się do gwintu, a nie do całej części ryglującej.
Złącza kłowe a STORZ – najważniejsze różnice
| Cecha | Złącza kłowe | Złącza STORZ |
|---|---|---|
| Budowa | Dwie części z kłami | Dwie symetryczne połówki |
| Łączenie | Dociśnięcie i obrót | Wprowadzenie zaczepów i obrót |
| Podstawa doboru | Rozstaw i profil kłów | Rozstaw zaczepów i rozmiar systemu |
| Typowe media | Powietrze lub woda | Przede wszystkim woda |
| Zastosowanie | Pneumatyka, przemysł, budownictwo | Pożarnictwo, rolnictwo, odwadnianie |
Oba systemy umożliwiają szybkie łączenie węży, ale nie są wzajemnie zamienne. W niewielkich instalacjach sprężonego powietrza może być stosowane szybkozłącze pneumatyczne z wtykiem i gniazdem. W obwodach wysokociśnieniowych wykorzystuje się natomiast odpowiednie szybkozłącza hydrauliczne. Każde z tych rozwiązań ma inną konstrukcję i powinno być używane zgodnie ze swoim przeznaczeniem.
Złącza Perrot a strażackie – różnice
Złącza Perrot a strażackie – różnice dotyczą przede wszystkim odmiennej konstrukcji. STORZ składa się z dwóch symetrycznych połów, natomiast w systemie Perrot występują część męska i żeńska, a zamknięcie wykonuje się za pomocą dźwigni. Perrot jest wykorzystywany między innymi w nawadnianiu, rolnictwie, odwadnianiu i budownictwie. Systemy te nie są bezpośrednio zamienne, ale można je połączyć odpowiednio dopasowanym adapterem.
Jak zmierzyć złącze kłowe lub STORZ?
Ustalenie średnicy węża nie wystarcza do wybrania właściwego elementu. Osoba sprawdzająca, jak dobrać złącze kłowe, powinna zmierzyć również rozstaw części odpowiedzialnych za ryglowanie. Średnica zewnętrzna korpusu nie jest równoznaczna z rozmiarem systemu.
Przed zamówieniem należy:
- Rozpoznać system na podstawie konstrukcji i oznaczeń.
- Zmierzyć rozstaw kłów albo zaczepów.
- Sprawdzić średnicę wewnętrzną węża.
- Ustalić rodzaj i wymiar gwintu.
- Odczytać wartości DN oraz oznaczenia calowe.
- Sprawdzić stan i materiał uszczelki.
- Porównać wyniki ze specyfikacją produktu.
Elementów nie należy łączyć na siłę. Niezgodny rozstaw kłów może uniemożliwić prawidłowe zamknięcie, natomiast zużyta lub źle dobrana uszczelka może spowodować przeciek.
Gdzie stosuje się złącza kłowe i STORZ?
Odpowiedź na pytanie, do czego służą złącza STORZ, obejmuje przede wszystkim szybkie łączenie węży transportujących wodę. Wykorzystuje się je w ochronie przeciwpożarowej, instalacjach hydrantowych, pompach, systemach odwadniających, rolnictwie i przemyśle.
| Zastosowanie | Najczęściej wybierany system |
|---|---|
| Sprężone powietrze | Złącza kłowe odpowiedniego typu |
| Ochrona przeciwpożarowa | STORZ |
| Odwadnianie terenu | STORZ lub Perrot |
| Nawadnianie | GEKA, STORZ lub Perrot |
| Instalacje przemysłowe | System dopasowany do medium |
Wybierając szybkozłącza do wody przemysłowej, trzeba uwzględnić ciśnienie robocze, temperaturę, materiał korpusu i odporność uszczelnienia. Nie każde złącze do wody nadaje się do cieczy zanieczyszczonych lub substancji chemicznych. Podobnie złącza hydrauliki siłowej dobiera się do wymagań konkretnego obwodu, a nie tylko do średnicy przewodu. Jeżeli oznaczenia są nieczytelne lub instalacja łączy kilka standardów, nasza specjalistyczna hurtownia hydrauliki siłowej może pomóc w identyfikacji części. Przed kontaktem warto przygotować zdjęcia oraz pomiary obu stron połączenia, co ułatwi wybór kompatybilnego i szczelnego złącza.
Wybierz złącza dopasowane do parametrów instalacji lub skontaktuj się z GEBEST, aby uzyskać pomoc w doborze odpowiedniego systemu, rozmiaru i rodzaju przyłącza.
